Unity製描画アプリにProtocol Buffersを導入して通信を型安全にする

はじめに

株式会社WinTicketでUnity&XRエンジニアをしています。加田です。私たちスポーツ映像テック事業部では、新たなスポーツ映像の創出を目指し、日々開発をしています。現在、データの可視化にはゲームエンジンのUnityを用いて、リアルタイムCG合成をしています。
本記事では、Unity製描画アプリにおいて、複数のスポーツに対応するための通信プロトコルとしてProtocol Buffersを導入した経緯と実装について共有します。

この記事で学べること

Protocol Buffersの基本概念と、生のbyte配列通信からProtocol Buffersへ移行するメリット
UnityプロジェクトにProtocol Buffersを導入する具体的な手順（NuGetForUnityの利用、パッケージインストール、protoファイルのコンパイル方法）
Unity(C#)でUDP通信経由でProtocol Buffersメッセージを受信・パースする実装方法
異なる言語間（C#、Go、Python）での通信プロトコルを統一する方法
型安全性を確保しながら、パフォーマンスとメンテナンス性を向上させる実践的なアプローチ

想定読者

Unityでネットワーク通信（特にUDP通信）を実装しているエンジニア
複数の言語間で通信プロトコルを統一したいエンジニア
型安全性やパフォーマンス向上に興味のあるエンジニア
バイト配列を直接扱う通信実装の課題を感じているエンジニア
Protocol BuffersのUnityへの導入手順を知りたいエンジニア

Protocol Buffersを使った通信とは
Protocol Buffersを使った通信とは

課題：生のbyte配列を使った通信の限界

Protocol Buffersを導入する前はUDP通信でbyte配列を直接やり取りしていました（参考）。受信側となるUnityではC#で実装されていますが、送信側のアプリはGoやPythonで書かれており、関係者間でバイトアライメントを決めて実装をしていました。byte配列でのやり取りは要素の順番を間違えるとパースエラーが発生してしまうため、実装には細心の注意が必要でした。また、変数の追加・削除も容易に行うことができず、どの時点の仕様で実装されているかが分からないというバージョニングの問題もありました。

Protocol Buffersの導入

これらの課題を解決するため、Protocol Buffersを導入し、型安全で効率的な通信を実現しました。

Protocol Buffersは、Googleが開発したバイナリシリアライズ形式です。.protoファイルでデータ構造を定義し、そこから各言語（C#、Go、Pythonなど）のコードを自動生成できます。これにより、異なる言語間での通信でも型安全性を保ちながら、JSONと比較して高速でコンパクトなデータ転送が可能になります。

Unityプロジェクトへの導入

ここからはUnityプロジェクトへProtocol Buffersを導入する方法を紹介します。

パッケージのインストール

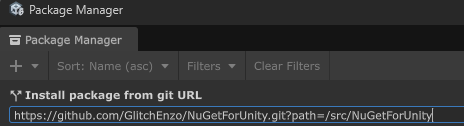

まず、NuGetForUnityをプロジェクトにインストールします。
Package Managerを開き、Add package from git URL...で下記のURLを入力してAddボタンでインストールします。
```
https://github.com/GlitchEnzo/NuGetForUnity.git?path=/src/NuGetForUnity
```

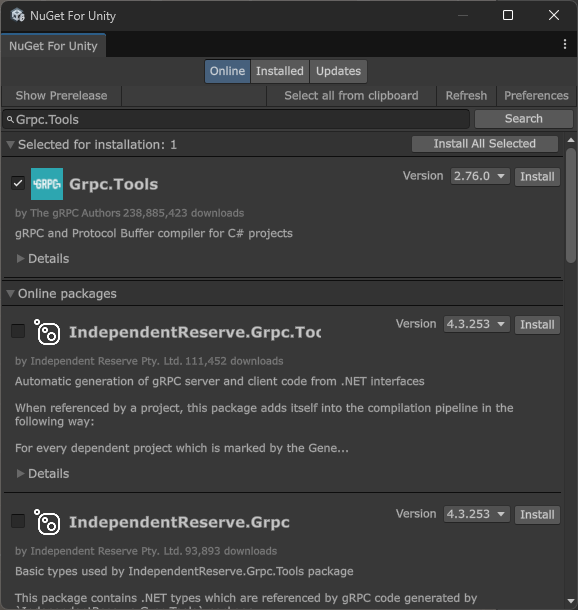

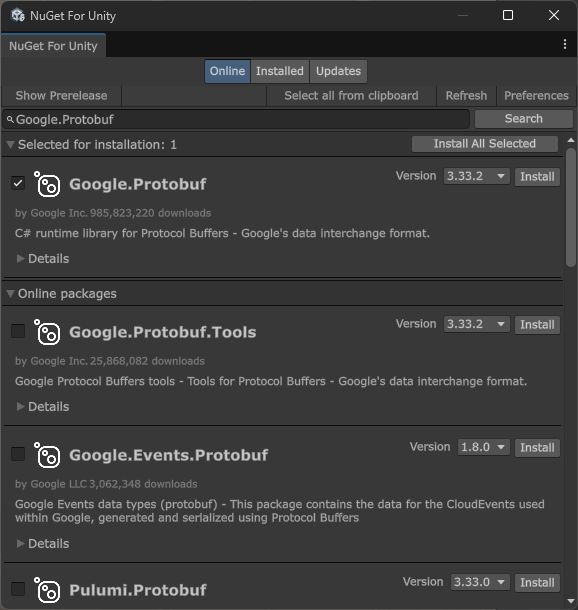

NuGetForUnityがインストールできたら、ツールバーのNuGet→Manage NuGet Packagesを開き、下記2つのパッケージをインストールします。
gRPC通信自体は行いませんが、protocコンパイラを利用するために、Grpc.Toolsパッケージを導入しています。
- Google.Protobuf
- Grpc.Tools
Protoファイルの用意

今回は送信用に簡単なProtoファイルを作成しました。
```
syntax = "proto3";

// Pingメッセージ: UDP通信で使用するテスト用メッセージ
message Ping {
  // メッセージ内容
  string message = 1;
  // 送信時刻（Unixタイムスタンプ）
  int64 sent_unix = 2;
}
```
この.protoファイルを送信側と受信側で共有し、各言語にコンパイルすることでProtocol Buffersでの通信を実現します。

Unity(C#)でのProtoファイルコンパイル方法

今回はAssetsの直下にProtoというフォルダを作り、その中に.protoファイルを格納しました。
```
Assets/
└── Proto/
    └── ping.proto
```
同じフォルダで下記のコマンドを実行すると、protoファイルをコンパイルしたPing.csが生成されます。
コンパイルに必要なツールはProjectRoot/Packages/Grpc.Tools.x.xx.x/toolsにOSごとに分かれて配置されています。
パスはバージョンごとに異なるため、2.76.0以外のバージョンがインストールされている場合は読み替えてください。

Windows(x64)
```
..\..\Packages\Grpc.Tools.2.76.0\tools\windows_x64\protoc.exe ^
  ./ping.proto ^
  --csharp_out=./ ^
  --grpc_out=./ ^
  --plugin=protoc-gen-grpc=..\..\Packages\Grpc.Tools.2.76.0\tools\windows_x64\grpc_csharp_plugin.exe
```
Mac
```
../../Packages/Grpc.Tools.2.76.0/tools/macosx_x64/protoc \
  ./ping.proto \
  --csharp_out=./ \
  --grpc_out=./ \
  --plugin=protoc-gen-grpc=../../Packages/Grpc.Tools.2.76.0/tools/macosx_x64/grpc_csharp_plugin
```
通信で受け取ったbyte配列をパースする

Ping.csが生成され、コンパイルが通ったら受信処理を実装します。
以前の記事で作成したUDP受信クラスを流用します。
```
using System;
using System.Net;
using System.Net.Sockets;
using R3;

///
/// ネットワーク経由でデータを受け取るクラス
///
public class NetworkDataReceiver : IDisposable
{
    UdpClient udpClient = null;

    Subject<byte[]> subject = new();

    ///
    /// データの受信イベント(メインスレッドではないので注意)
    ///
    public Observable<byte[]> OnReceivedBytes => this.subject;

    public int Port { get; private set; }

    ///
    /// コンストラクタ
    ///
    public NetworkDataReceiver(int port)
    {
        this.Port = port;
        this.udpClient = new UdpClient(port);
        this.udpClient.BeginReceive(OnReceived, this.udpClient);
    }

    private void OnReceived(System.IAsyncResult result)
    {
        UdpClient getUdp = (UdpClient)result.AsyncState;
        IPEndPoint ipEnd = null;

        var getByte = getUdp.EndReceive(result, ref ipEnd);

        this.subject.OnNext(getByte);

        getUdp.BeginReceive(OnReceived, getUdp);
    }


    public void Dispose()
    {
        this.udpClient.Close();
    }
}
```
```
using UnityEngine;
using R3;

public class ProtoCheck : MonoBehaviour
{
    NetworkDataReceiver dataReceiver;

    void Start()
    {
        this.dataReceiver = new NetworkDataReceiver(port:50051);
        this.dataReceiver
            .OnReceivedBytes
            .ObserveOnMainThread()  // UIへの適用など、Unityの関数を使う場合にはメインスレッドで処理をする
            .Subscribe(bytes =>
        {
            // Protobufメッセージをデシリアライズ
            Ping ping = Ping.Parser.ParseFrom(bytes);

            Debug.Log($"メッセージ: {ping.Message}, 送信時刻(Unix): {ping.SentUnix}");
        }).AddTo(this);
    }

    void OnDestroy()
    {
        this.dataReceiver.Dispose();
    }
}
```
受信したbyte配列をParseFromメソッドに渡すと、対象のオブジェクトに変換されます。
これにより、型安全な状態で通信が可能となります。
protoファイルにコメントを記述しておくと、C#側でもハイライト表示されるため便利です。

Protoファイルの更新により通信内容が変わったときは、C#にコンパイルした時点で変更されたことを検知できます。
Protoファイルが更新されたら、C#に自動変換する仕組みを構築すれば、さらに安全にやり取りすることが可能となります。

まとめ

本記事では、Unityアプリにおいて通信プロトコルとしてProtocol Buffersを導入した経緯と実装について紹介しました。

Protocol Buffersの導入により、型安全性とパフォーマンスを向上させ、複数スポーツのデータを統一的に扱える通信プロトコルの構築ができました。今後も改善を続けていきます。

Appendix

Protocol Buffersを検証するためにPythonで簡易的な送信サーバーを作成しましたので、そのコードも載せておきます。
あらかじめprotocコマンドを使ってping.protoをping_pb2に変換しています。
```
import socket
import time
import ping_pb2

HOST = "127.0.0.1"
PORT = 50051

def main():
    # UDP ソケット
    sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)

    try:
        while True:
            # Protobuf メッセージ作成
            msg = ping_pb2.Ping(
                message="Send UDP Message",
                sent_unix=int(time.time()),
            )

            # シリアライズ
            payload = msg.SerializeToString()

            # UDP は sendto 1 回 = 1 datagram
            sent = sock.sendto(payload, (HOST, PORT))
            print(f"sent {sent} bytes")

            # 1秒待機
            time.sleep(1)
    except KeyboardInterrupt:
        print("\n送信を停止しました")
    finally:
        sock.close()

if __name__ == "__main__":
    main()
```
