この記事で学べること
- Cloud Load Balancing におけるリージョン障害時のリクエストルーティングの課題
- リージョン別 Backend Service と重み付けによるルーティング制御（Weighted Backend Service）
- サーバーレス NEG の外れ値検出機能による異常 NEG の自動切り離し
想定読者
- Google Cloud の Cloud Run を運用している開発者
- マルチリージョン構成における可用性・障害対策を検討している開発者
はじめに
株式会社 WinTicket の Web チームでエンジニアをしている安井(@ytaisei_)です。
WINTICKET Web では東京と大阪のリージョンに Cloud Run を配置しています。以前、大阪側の Cloud Run が一時的に落ちたことにより、同リージョンにルーティングされたユーザーがサービスにアクセスできない状況が生じました。この事態を踏まえ、Weighted Backend Service によるルーティング制御とサーバーレス NEG の外れ値検出を導入しました。
本記事では、その背景となる課題と、両対策の内容について紹介します。
課題と前提

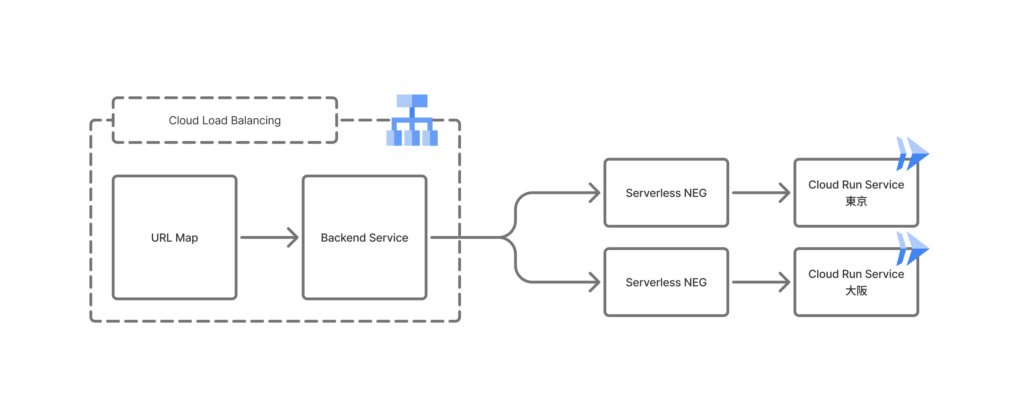

WINTICKET Web のリクエストは、Google Cloud の Cloud Load Balancing（URL Map → Backend Service）→ Serverless NetworkEndpointGroup（NEG）→ Cloud Run Service の流れで処理されます。
事象
発生した事象は以下のとおりです。
- 約 30 分間にわたり、エラーレートが高まっていた
- 大阪側で一部のリクエストが約 100 件/h ほどエラーになっていた
- 大阪側の Cloud Run インスタンス数が 0 になっていた
- 直前までの CPU・メモリ使用率および 5xx エラーレートは正常だった
課題
当時の構成では、特定のリージョンに障害が発生した場合でも、Cloud Load Balancing は該当の NEG にリクエストを送り続けてしまいます。その結果、異常な NEG へトラフィックが流れ、ユーザーにエラーが返される事態となり得ました。
Weighted Backend Service によるルーティング制御

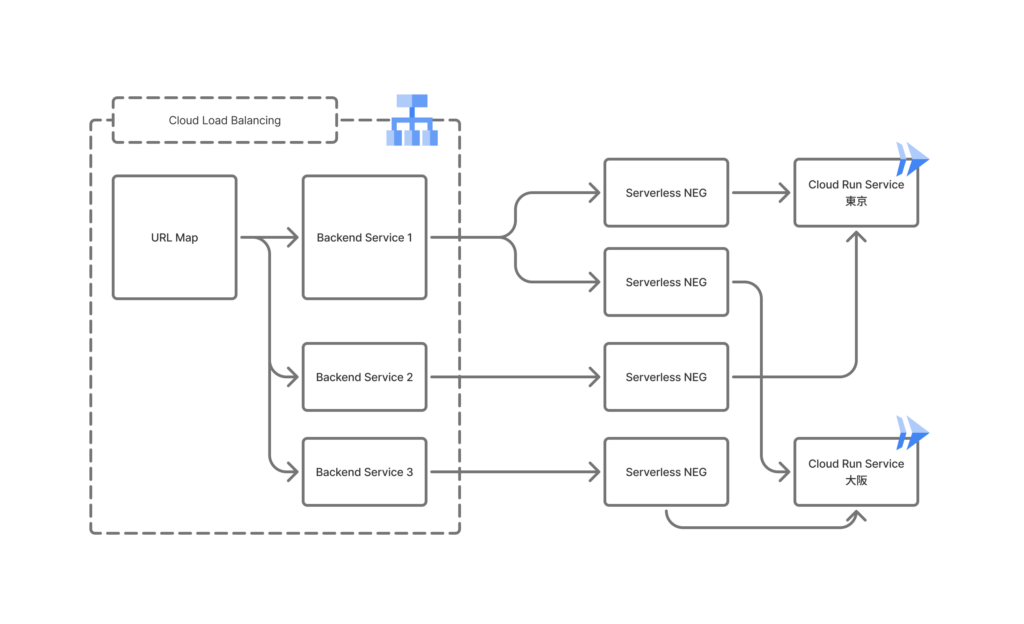

そこで、リージョンを指定した Backend Service を用意し、Backend Service 間の重み付け設定を可能にしました。これにより、障害時に異常な NEG へリクエストが流れ続ける事態を防ぎます。
通常時は、図内の Backend Service 1 に 100% の重みを設定します。複数 NEG を持つ Backend Service は、Google Cloud 内で内部最適化に基づいてルーティングされるため、従来どおりの挙動となります。
リージョン障害時は、図内の Backend Service 2 か 3 に重みを操作します。例えば、大阪リージョンで障害が発生した場合は、東京を指す Backend Service 2 に対して 100% ルーティングするように設定変更することで、異常なリージョンへのトラフィックを即時に切り離しできます。
Terraform での設定例
google_compute_url_map の default_route_action で weighted_backend_services を設定し、3 つの Backend Service とそれぞれの重みを指定します。障害時は、異常リージョンの重みを 0、正常リージョンの重みを 100 に変更することで、トラフィックを切り替えます。
resource "google_compute_url_map" "default" {
default_route_action {
weighted_backend_services {
backend_service = google_compute_backend_service.default.self_link
weight = 100
}
weighted_backend_services {
backend_service = google_compute_backend_service.tokyo.self_link
weight = 0
}
weighted_backend_services {
backend_service = google_compute_backend_service.osaka.self_link
weight = 0
}
}
}
この対応により、リージョン障害発生時でも異常リージョンへのトラフィックを即時に切り離し、正常なリージョンへルーティングできるようになりました。
サーバーレス NEG の外れ値検出
Weighted Backend Service の導入により障害時に正常なリージョンへルーティングすることは可能ですが、Backend Service の設定を更新するオペレーションが必要です。しかし本来はリージョン側の異常を自動で検知し、リクエストを最適に振り分けたいところです。そこで、サーバーレス NEG の外れ値検出を導入しました。
概要
サーバーレス NEG の外れ値検出は、HTTP レスポンスのパターンから異常なサーバーレス NEG を検知し、その NEG を一時的に切り離す機能です。異常と判断された NEG にはトラフィックを送らず、正常な NEG へリクエストを振り分けることで、エラー率の低減を図ります。
検出対象
- 連続する 5xx エラー
- 連続する Gateway エラー（502、503、504 の HTTP ステータスコードのみ）
各種パラメータと設定値
外れ値検出を有効化する際、以下のパラメータを設定しました。
| パラメータ | 設定値 | 補足 |
|---|---|---|
base_ejection_time |
180 秒 | 切り離し後トラフィックを送らない時間。約 3 分間。短すぎると異常状態での復帰が多い。長いと正常復帰後の待ち時間が長くなる |
interval |
10 秒（デフォルト） | 外れ値検出の分析間隔 |
max_ejection_percent |
50% | 最大で切り離せる NEG の割合。東京・大阪の 2 リージョン運用のため、片方異常時は全てを正常側へルーティングする |
consecutive_errors |
5 回（デフォルト） | 切り離しまでの連続 5xx エラー回数 |
consecutive_gateway_failure |
5 回（デフォルト） | 切り離しまでの連続 Gateway エラー回数（502、503、504 のみ） |
enforcing_consecutive_gateway_failure |
100% | 連続 Gateway エラー検知時に実際に切り離す確率。 |
上記の設定により、10 秒ごとに各 NEG のレスポンスを分析し、5 回連続で 5xx または Gateway エラー（502、503、504）が発生した NEG を切り離します。切り離された NEG は最大 3 分間トラフィックを受けなくなります。
Terraform での設定例
Terraform では google_compute_backend_service リソースに outlier_detection ブロックを追加します。
resource "google_compute_backend_service" "default" {
outlier_detection {
base_ejection_time {
seconds = 180
}
interval {
seconds = 10
}
max_ejection_percent = 50
consecutive_errors = 5
consecutive_gateway_failure = 5
enforcing_consecutive_gateway_failure = 100
}
}
対応の結果と双方の棲み分け

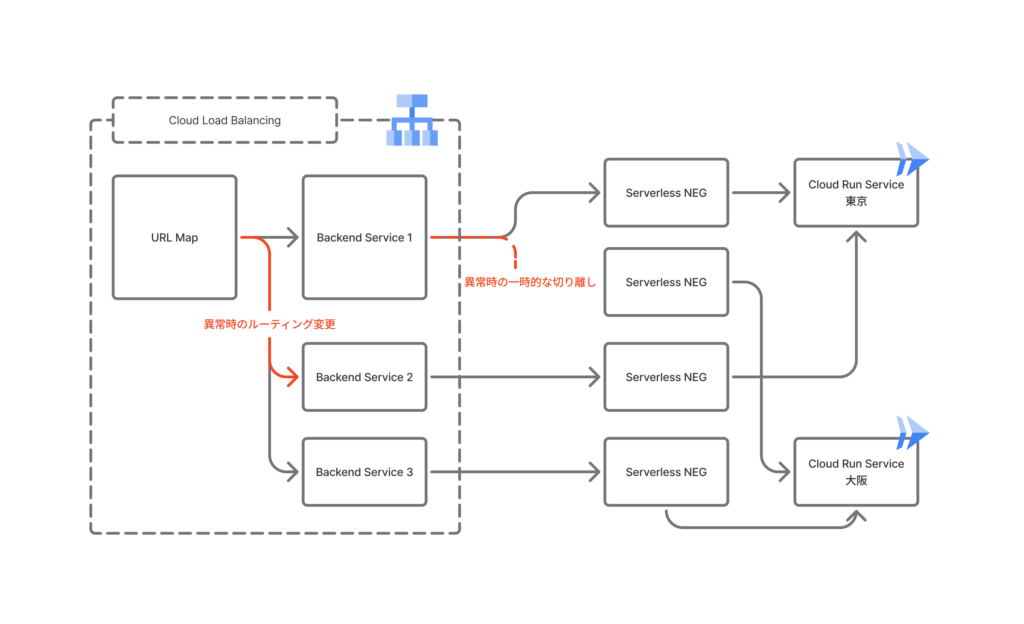

両対策を導入した結果、以下のような構成となりました。
Cloud Load Balancing の URL Map で Backend Service 1〜3 にトラフィックを振り分け、各 Backend Service は Serverless NEG を経由して東京・大阪の Cloud Run Service に接続します。
Weighted Backend Service により、URL Map で Backend Service 間の重みを設定し、障害時に手動で重みを変更することで異常リージョンへのトラフィックを完全に切り離し、正常なリージョンへルーティング可能になりました。
そして、サーバーレス NEG の外れ値検出により、HTTP レスポンスパターンに基づき異常な Serverless NEG を自動検知し、その NEG を一時的（最大 3 分間）に切り離してエラー率を軽減します。
各対策の制約
一方で、Weighted Backend Service とサーバーレス NEG の外れ値検出のそれぞれに制約があります。
Weighted Backend Service によるルーティング制御の制約
Weighted Backend Service は、異常なリージョンへのトラフィックを完全に切り離すことが可能です。しかし、重みの変更は手動での設定更新が必要であり、切り離し実行までにオペレーションの時間が必要になります。
サーバーレス NEG の外れ値検出の制約
外れ値検出だけでは、完全な切り離しはできません。今回の設定値では、切り離しは最大 3 分間有効であり、3 分経過後には切り離されていた NEG へ再度リクエストが送信されます。ただし、再度外れ値が検出された場合は、その NEG が再び切り離されます。
棲み分け
- Weighted Backend Service：リージョン全体が落ちている場合に、手動でルーティング割合を変更して完全に切り離す
- サーバーレス NEG の外れ値検出：自動で検知・切り離ししてエラー率を軽減し、いち早く異常に対応できる
まとめ
本記事では、WINTICKET Web のリージョン障害対策として実施した以下 2 つの対策を紹介しました。
- Weighted Backend Service：障害時に手動でルーティング重みを変更し、異常リージョンへのトラフィックを即時に切り離しできる
- サーバーレス NEG の外れ値検出：HTTP レスポンスパターンに基づき異常 NEG を自動検知し、一部のトラフィックを正常側へ転送してエラー率を軽減する
双方を組み合わせることで、リージョン障害時の影響を抑えられる体制を整えました。
